一、普通型防塵圈

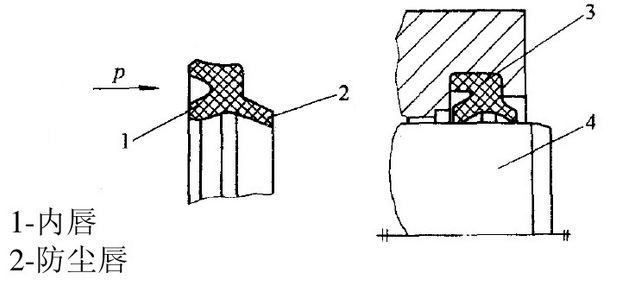

普通型防塵圈呈舌形結構。分為有骨架式和無骨架式兩種。普通型防塵圈只有一個防塵唇邊，其支承部分的剛性較好，結構簡單，裝拆方便。制作材料一般為耐磨的丁腈橡膠或聚氨酯橡膠。
防塵圈內唇受壓時，具有密封作用，并在安裝溝槽接觸處形成靜密封。普通型防塵圈的工作速度不大于1m/s；工作溫度-30~+110℃；工作介質：石油基液壓油和水包油乳化液。
二、2型Turcon防塵圈

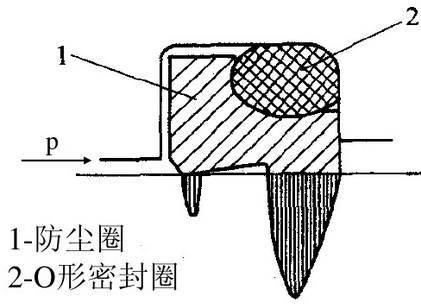

2型Turcon防塵圈包含一個用Turcon材料制作的防塵圈和一個作為彈性施力元件的O形密封圈、防塵圈的截面形狀及其接觸應力分布。O形密封圈的彈性確保防塵唇均勻地緊貼在滑動表面上，從而使防塵圈起到了刮塵的作用。由于Turcon是一種極為耐磨、并經過特殊改進的聚四氟乙烯材料，其固有剛度高，因此防塵圈即使在苛刻條件下使用也不會變形。防塵圈的工作速度不大于1.5m/s,工作溫度-54~+200℃（取決于O形密封圈材質）。
2型Turcon防塵圈的優點是：
1）安裝空間小，溝槽結構簡單；
2)起動時，無爬行和粘滯現象；
3）即使在有難對付的雜質和冰的情況下，也具有良好的防塵效果；
4）耐磨性好，使用壽命長。
三、旋轉軸用防塵圈

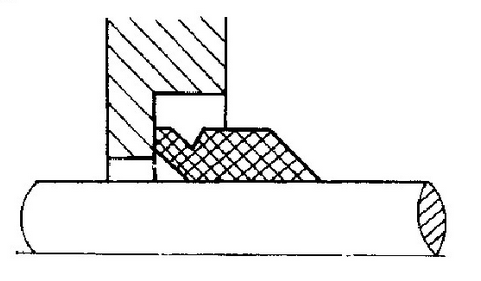

旋轉軸用防塵圈是一種用于旋轉軸端面密封的防塵裝置，其截面形狀和安裝情況如圖所示。防塵圈的密封唇緣緊貼軸頸表面，并隨軸一起轉動，由于離心力的作用，斜面上的塵土等異物均被拋離密封部位，從而起到防塵和密封作用。這種防塵圈的特點是：結構簡單、拆裝方便、防塵效果好；不受軸的偏心、振擺和跳動等影響；對軸無磨損。
