6 活塞桿密封有哪些類型，各有何特點？
1)防塵圈+Y形圈(+支承環)+軸用斯特封+支承環(圖6-18)：適用于中、高壓場合的工業液壓和行走機械液壓缸，第一道密封的主要作用承壓，其次才是密封，它能抵擋住高壓油液對第二道密封(唇形密封圈一般不能承受高壓)的損害，另外，軸用斯特封的回油功效也很好，它能將第一、二道密封間的淤油回流到油缸腔體，不會形成困油區，第二道密封的作用完全是密封，它是對第一道密封的增補和加強。擴號內支承環在緊湊時可省略，以下同。
2)防塵圈+斯特封(+支承環)+軸用斯特封+支承環(圖6-19)：適用于高壓、高溫、高速、耐腐蝕場合的工業液壓和行走機械液壓缸，該雙斯特封結構摩擦系數更小(防塵圈用特康型更好)，可實現高速運行，若將斯特封和特康防塵圈的O形圈材質改為氟橡膠，則可用于高溫和抗燃液壓介質場合。

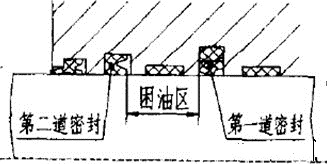

圖6-18 防塵圈+Y形圈(+支承環) +軸用斯特封+支承環

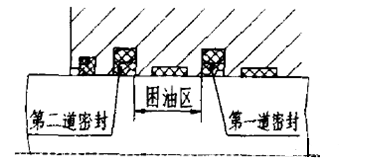

圖6-19 防塵圈+斯特封(+支承環)+軸用斯特封+支承環
3)防塵圈+Y形圈+緩沖環+支承環(圖6-20)：適用于工況較惡劣、有液壓沖擊的工程機械液壓缸，該結構緊湊，緩沖環回油功效好，不會形成困油區，防塵圈帶骨架，唇口與缸頭端面齊平，不易被砂石等損傷。
4)防塵圈+BD+支承環(圖6-21)：適用于一般場合的中、低壓工業液壓缸，圖中密封件為Parker的BD圈，它是Y形圈的派生產品，夾在唇口間的O形圈具有補償磨損的作用，使其低壓密封性能更好。該處同樣也可裝h形圈、U形圈等。

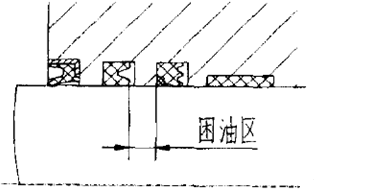

圖6-20防塵圈+Y形圈+緩沖環+支承環

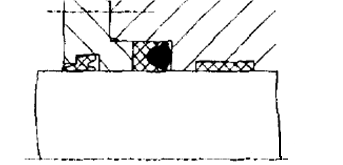

圖6-21 防塵圈+BD+支承環
5)防塵圈+軸用V型圈(圖6-22)：適用于大型、重載、有液壓沖擊及壓力、溫度、速度變化范圍大、難以預測的惡劣工況下的中、高壓場合液壓缸，常用于冶金，軸用V型圈磨損后可通過減少調整片或調節環首螺釘來補償磨損量，從而實現延長使用壽命的目的。它對油液污染不敏感，但它的起動阻力較大。軸用V型圈安裝時各元件須交錯成1200，這樣溝槽的長度不會改變：由于它的切開式結構和開式安裝溝槽，故在維修時無需全部拆卸油缸。

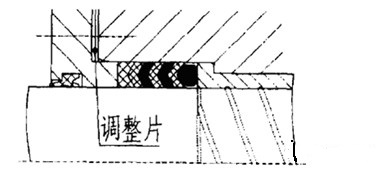

圖6-22防塵圈+軸用V型圈
圖6-23 防塵圈+SM+支承環
6)防塵圈+SM+支承環(圖6-23)：它是圖6-22所示結構的新型替代品，在大多情況下均可替代，但磨損后不可補償。
7)防塵圈十軸用蕾形圈／T形圈十支承環(圖6-24)：它的功效與圖4所示的結構相似，但須開式安裝溝槽。
8)氣動防塵組合圈+耐磨銅套(圖6-25)：該結構為氣缸常用活塞桿密封，防塵組合圈既具有防塵有具有低壓密封功效，耐磨銅套若改為PTFE支承環性能將更好。
圖6-24防塵圈+軸用蕾型圈+支承環
圖6-24防塵圈+軸用蕾型圈+支承環
圖6-25 氣動防塵組合圈+耐磨銅套
6.2.2-7 活塞密封有哪些類型，各有何特點？
1)V形圈+支承環+Y形圈(圖6-26)：該結構適用于一般場合的中、低壓工業液壓缸和氣缸，圖中Y形圈也可替換為H形圈、U形圈等派生產品。注意溝槽兩側的臺肩高度，須保證H1≥2／3H(液壓缸)、H1≥l／2H(氣缸)。
2)支承環+孔用格來圈+支承環(圖6-27)：適用于高壓、高溫、高速、耐腐蝕場合的工業液壓和行走機械液壓缸，孔用格來圈結構摩擦系數更小，可實現高速運行，若將格來圈的O形圈材質改為氟橡膠，則可用于高溫和抗燃液壓介質場合。

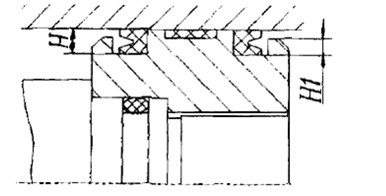

圖6-26 Y形圈+支承環+Y形圈

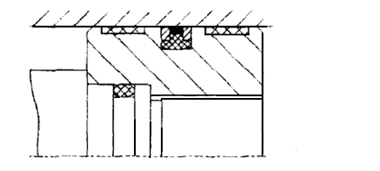

圖6-27 支承環+孔用格來圈+支承環
3)支承環+OK／SPG+支承環(圖6-28)：它是圖6-27所示結構的新型替代品，OK封和SPG因其彈性件改為方形橡膠圈，提高了抗翻轉能力。另外，OK封的密封環部分采用了復合熱塑性材料聚酰胺樹脂，其硬度比格來圈的密封環材料聚四氟乙烯硬，故不易劃傷、不易被擠出密封間隙，其結構又為階梯斷開式，安裝時無須安裝專用工具，直接徒手安裝即可。
4)支承環+Y3／SPGW+支承環(圖6-29)：它也是圖6-27所示結構的新型替代品，Y3和SPGW的結構比SPG更先進些，密封環的兩邊被加上擋圈，與SPG相比更不易被擠出密封間隙。
圖6-28 支承環+OK／SPG+支承環
圖6-29 支承環+Y3／SPGW+支承環
5)ZW／ZX／DAS組合圈(圖6-30)：適用于低、中、高壓場合安裝空間緊湊的工業液壓和行走機械液壓缸，低壓密封性能好，內泄漏小，但起動阻力較大。三者均是由彈性密封(NBR)、擋圈(聚脂橡膠)、導向環(玻纖一熱塑性聚合物)三合一組成，均為閉式安裝溝槽，擋圈和導向環為切開式結構，它們與彈性密封裝于同一溝槽。擋圈結構特殊，能有效防止彈性密封在工作時不必要的旋轉。該型設計精減了溝槽數量，結構緊湊，安裝方便，無須安裝工具，只須將擋圈和導向環的切口錯開直接徒手安裝即可。
圖6-30 ZW／ZX／／DAS組合圈
圖6-31 DSM組合圈
6)DSM組合圈(圖6-31)：它既具有V型圈耐液壓沖擊抗側向載荷又具有DAS組合圈結構緊湊的優點，它比DAS組合圈更耐高壓，但須開式安裝溝槽，建議與軸用SM組合圈配套使用。適用于中、高壓場合的工業液壓和行走機械液壓缸。
7)孔用V型圈+支承環+孔用V型圈(圖6-32)：適用場合與特點同上述軸用V型圈，常與軸用V型圈配套使用。
圖6-32 孔用V型圈+支承環+孔用V型圈
圖6-33 孔用蕾形圈+支承環+孔用蕾形圈
8)孔用蕾形圈+支承環+孔用蕾形圈(圖6-33)。
9)支承環+AQ+孔用斯特封+支承環(圖6-34)：該結構也可根據需要在AQ封和孔用斯特封之間再加一個支承環。專門適用于活塞式蓄能器，AQ封裝于氮氣側，用作氣體的低泄漏密封，孔用斯特封裝于油液側，用作油液的高壓密封。
圖6-34 支承環+AQ+孔用斯特封+支承環
