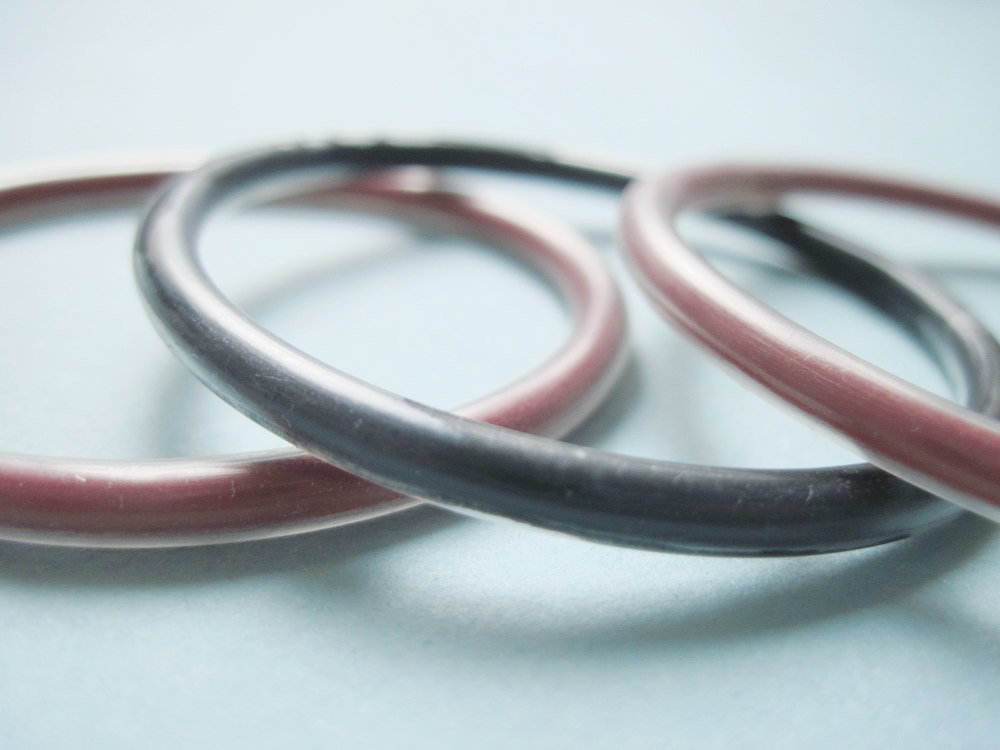

概況：包氟O型圈采用特種耐高溫橡膠與氟塑料，以特殊工藝復合而成的密封產品，它具有橡膠O形圈所具有的低壓縮永久變 形性能，又具有氟樹脂特有的
耐熱、耐寒、耐油、耐磨、耐候、耐化學腐蝕等特點。可廣范應用于各種動靜密封場合，可替代所有傳統橡塑O形圈。
說明：耐化學腐蝕性強。除熔融狀態堿金屬和部分含氟化合物能與其作用以外,對其它酸、堿、醇、酮、芳烴、氯代烴、去油劑、油脂等均有極的腐蝕性。
在-60℃～+220℃的溫度范圍內正常使用（彈性內芯和包氟材料的材質不同使用溫度不同)。
- 可應用與食品，醫藥，醫學等衛生要求極高的領域
- 具有生理惰性、殺菌、消毒作用
- 具有摩擦力阻力小，不粘著及蠕動效應
- 彈性內芯良好的彈性，大大提高○形圈的密封效果
特征： 項目 單位 標準值 自由 狀態 硬度 Hs 70～90 70～90 60～75 伸長率 % 60 60 60 拉伸率 MPa 16 16 16 壓縮率 % 50～60 50～60 50～60 回彈率 % ＞85 ?。?span style="color:#000000;font-size:12px;">85 ＞70 永久變形 % ?。?span style="color:#000000;font-size:12px;">10 ＜10 ＜20 熱空氣老化 硬度變化 （最大） Hs -5～+5 -5～+5 -5～+5 抗拉強度變化率 （最大） % -15 -15 -15 伸長率變化率 （最大） % -20 -20 -20 壓縮永久變形 170℃×70h % ≤20 ≤20 ≤20 顏 色 紅（黑） 黑 紅 推薦使用條件 使用溫度 ℃ -20～220 -20～180 -50～180 使用壓力 MPa 0～35 使用介質：除元素氟和熔融狀態的金屬鈉以外的所有介質。
推薦設計：
- 工作壓力：最高25MPa，5MPa以上建議使用擋圈。
- 工作溫度：-50℃～+220℃
- 工作介質：幾乎所有液體、氣體及化學介質。
安裝壓縮率：根據不同應用環境推薦如下 截面直徑壓縮率：動密封：6～20％ 靜密封：15～30％
安裝方法及注意事項：
雖然全包氟塑膠O形圈產品尺寸和推薦安裝尺寸與橡膠O形圈一樣，但包覆材料的拉伸性能較差這一點，在安裝使用時應引起重視。較難安裝的工況，
必須借注輔助安裝工具完成，以免損壞O形圈失去密封功能。
安裝過程中應注意防切、防擠、防擰扭、防臟。
包氟O型圈的最小尺寸：
|
截面直徑 |
FEP包氟 |
FEP包硅 |
PFA包氟 |
PFA包硅 |
|
1.78 |
9 |
6 |
9 |
6 |
|
2.00 |
10 |
8 |
--- |
--- |
|
2.62 |
11.8 |
9 |
11.8 |
9 |
|
3.00 |
13 |
11.6 |
13 |
11.6 |
|
3.53 |
15 |
11.7 |
15 |
11.7 |
|
4.00 |
18 |
15.3 |
18 |
15.3 |
|
4.50 |
25 |
21 |
25 |
21 |
|
4.70 |
30 |
29.7 |
30 |
29.7 |
|
5.00 |
30 |
21.5 |
30 |
21.5 |
|
5.30 |
32 |
26 |
32 |
26 |
|
5.50 |
40 |
34.2 |
--- |
--- |
|
5.70 |
40 |
28.5 |
40 |
28.5 |
|
6.00 |
45 |
31 |
45 |
31 |
|
6.30 |
45 |
33.4 |
45 |
33.4 |
|
7.00 |
50 |
41 |
50 |
41 |
|
7.30 |
60 |
50 |
--- |
--- |
|
8.00 |
80 |
70 |
--- |
--- |
|
8.40 |
95 |
88 |
--- |
--- |
|
8.60 |
95 |
90 |
--- |
--- |
|
9.00 |
--- |
105 |
--- |
--- |
|
10.00 |
--- |
56 |
--- |
--- |
|
12.00 |
--- |
100 |
--- |
--- |
|
14.00 |
--- |
290 |
--- |
--- |
|
16.00 |
--- |
250 |
--- |
--- |
|
25.00 |
--- |
280 |
--- |
--- |
公差：
|
內徑(d1) |
公差± |
備注 |
|
＜50 |
0.25 |
|
|
＜100 |
0.38 |
|
|
＜250 |
0.63 |
|
|
＜500 |
0.76 |
|
|
＜1000 |
1.58 |
|
生產包氟O型圈類型：
|
截面直徑 |
內芯材料 |
外包材料 |
|
1.80 |
氟 硅 |
FEP PFA |
|
2.00 |
氟 硅 |
FEP |
|
2.62 2.65 |
氟 硅 |
FEP PFA |
|
3.00 |
氟 硅 |
FEP PFA |
|
3.53 3.55 |
氟 硅 |
FEP PFA |
|
4.00 |
氟 硅 |
FEP PFA |
|
4.50 |
氟 硅 |
FEP PFA |
|
4.70 |
氟 硅 |
FEP |
|
5.00 |
氟 硅 |
FEP PFA |
|
5.33 5.30 |
氟 硅 |
FEP PFA |
|
5.50 5.70 |
氟 硅 |
FEP PFA |
|
6.00 6.30 |
氟 硅 |
FEP PFA |
|
7.00 |
氟 硅 |
FEP PFA |
|
7.30 |
氟 硅 |
FEP |
|
8.00 |
氟 硅 |
FEP |
|
8.40 8.60 |
氟 硅 |
FEP |
|
9.00 10.00 |
硅 |
FEP |
|
11.00 |
硅 |
FEP |
|
12.00 |
硅 |
FEP |
|
14.00 16.00 |
硅 |
FEP |
|
25.00 |
硅 |
FEP |
氟表示內芯為氟橡膠(黑色) 硅表示內芯為硅橡膠（紅色）
FEP為最高耐溫180℃ PFA為最高耐溫220℃
FEP中文名稱：聚全氟乙丙烯 PFA中文名稱：聚全氟代烷氧基
